Печи Бутакова: обзор конструкции

Осенне-зимний период для жителей частного сектора и дачников традиционно считается непростым временем года. И основной проблемой, в случае отсутствия центрального отопления, неизменно является подготовка к отопительному периоду.

Комфорт и тепло в морозные и долгие зимние вечера обеспечат экономичные и эффективные отопительные приборы – печи профессора Бутакова.

Габаритные чертежи печи Бутакова

Далее фото изготовления самодельной печи:

Печь успешно прошла испытания и рекомендуется к изготовлению.

Рекомендую посмотреть видео автора: первый запуск печи.

Примечание: трубы промаслены и дым идущий из труб — это выгорающие остатки масла при первой топке.

Автор: Юрий Антонов.

Конструкция печи

Отопительное устройство Бутакова устроено очень просто. Агрегат состоит из следующих элементов:

•  зольник для сбора продуктов распада при горении;
• воздухоотводная труба;
• двухкамерный топливник: одно отделение предусмотрено для подключения к газу, второе – для дожига топлива;
• колосник в виде заслонки;
• дымовой канал.

Трубы проходят по краю обеих сторон печи, расположены в два ряда, смыкаются и перекрещиваются в верхней ее части. Благодаря такой конструкции пол хорошо прогревается при перемещении холодного воздуха по трубам, расположенным в зоне горения. За счет них же увеличивается площадь нагрева и не происходит прогорания стенок печи. Благодаря специальным жиклерам с горячим воздухом внутри, расположенным вверху топки, вторичный газ сжигается в полном объеме. Это еще раз подтверждает экономичность устройства: топливо прогорает целиком, а тепло долго удерживается внутри помещения.

Конструктивные особенности

Устройство печи Профессор Бутаков. (Для увеличения нажмите)

Данная модель относится к приборам длительного горения и состоит из нижеследующих элементов:

1. Отсек сгорания. Сконструирован он из двух камер – дожига и газификации.
2. Зольная часть. Здесь происходит накапливание остатков топлива.
3. Колосник – поставляет воздух в зону перегорания газов.
4. Конвекционные трубы. В них также происходит нагрев воздуха. Они дают старт свободной циркуляции воздушных масс.

Важно знать: печь «Профессор» адаптирована лишь для работы в состоянии тления топлива. Категорически не допускается разогревание теплоподающих поверхностей прибора больше 350°С.

С помощью теплосъемника можно с конвективных трубок печи направить нагретый воздушный поток в соседние комнаты. Разводку теплого воздуха осуществляют с помощью алюминиевой гофры. Съемник тепла монтируется на боковую сторону обогревателя.

Принцип работы

Функционирование печи осуществляется одновременно путем пиролиза и конвекции:

1. Пиролизный процесс происходит непосредственно в топке. При этом топливо не горит, а просто тлеет. Если закрыть или приоткрыть отдушину дверцы, можно регулировать подачу свежего воздуха внутрь. Во время этого процесса выделяется большое количество газа, направляющегося во вторую камеру, где при смешивании с кислородом сжигается в полном объеме. При этом в помещении воздух остается всегда свежим.
2. Конвекционный процесс происходит в специальных трубах, установленных в конструкцию. Через каналы, монтируемые в топке с выступающими концами на выводе, горячий воздух направляется прямо в помещение. Обогрев при этом осуществляется естественным путем. Забор холодного же воздуха производится в нижних отверстиях труб. Он проходит через всю конструкцию и направляется вверх уже в горячем виде. Однако это приводит к резким перепадам температуры в дымоходе, потому возможно образование конденсата, что является существенным минусом подобной конструкции. Но проблему получится решить, если установить патрубок. Через него конденсат не будет выделяться наружу, а осядет прямо в топке, в которой под воздействием жары просто испарится.

Примерно по такой же схеме работают буржуйки и многие пиролизные агрегаты, но некоторые отличия все же имеются. Среди них отмечают следующее:

1. Трубы в печи устанавливаются не произвольно, а под углом. Важно выставить точный угол при самостоятельном обустройстве конструкции.
2. Дверцы не просто навешаны на петли, в них скрывается конвекционная камера, которая способствует более быстрому и равномерному нагреву помещения.
3. Печь, в отличие от некоторых пиролизных моделей, довольно удобна в обслуживании. Зольник легко вынимается и быстро чистится. Среди подобных конструкций именно агрегат Бутакова считается самым эффективным, простым, обладающим высокой отдачей тепла.

Положительные стороны теплогенераторов марки Бутаков

В отзывах владельцев отопительных установок отмечаются и положительные, и отрицательные стороны этих устройств. Поговорим сначала о плюсах:

• Печи Бутакова оснащены особой системой сбора продуктов пиролиза. При горении образуется конденсат с неприятным запахом, который собирается в вертикальный патрубок. Из патрубка конденсат попадает снова в топливник, где без остатка сгорает.
• Благодаря экономичности теплогенератора, главный элемент печи – топливник – может иметь скромные габариты. Поэтому такие установки не занимают слишком много места.

Внимание! В своих отзывах пользователи отопительных установок участие стенок в конвективном обмене отмечают и как положительное, и как негативное качество. С одной стороны, эта конструктивная особенность даёт возможность быстро прогреть помещение, с другой – сильно повышает риск ожогов при регулировании шибера и газонаправляющих щитков.

• Выдвижной зольный ящик даёт возможность быстро убирать золу прямо во время процесса горения.

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет  практически к любому интерьеру.

Гимназист

Модель «Гимназист»

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

• Мощность — 5 кВт
• КПД — 85%
• Размер отапливаемого помещения — 50-100 м³
• Вес — 34 кг
• Размеры — 400х500х500 мм
• Толщина стенок — 2,5 мм
• Объем топки — 60 л
• Диаметр дымоходной трубы — 115 мм
• Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

• Мощность — 9 кВт
• КПД — 85%
• Размер отапливаемого помещения — 150 м³
• Вес — 57 кг
• Размеры — 370х545х650 мм
• Объем топки — 74 л
• Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

• дровяная с металлической дверцей, цена — 11900 руб;
• угольная с металлической дверцей, цена — 12800 руб;
• с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Модель «Инженер»

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

• Мощность — 15 кВт
• КПД — 85%
• Размер отапливаемого помещения — 250 м³
• Вес — 75 кг
• Размеры — 440х645х800 мм
• Объем топки — 120 л
• Диаметр дымоходной трубы — 120 мм
• Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

• Мощность — 25 кВт
• КПД — 85%
• Размер отапливаемого помещения — 500 м³
• Вес — 143 кг
• Размеры — 570х800х1000 мм
• Объем топки — 250 л
• Диаметр дымоходной трубы — 150 мм
• Стоимость — от 28000 руб

Профессор

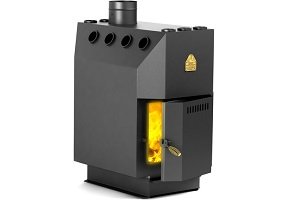

Модель «Профессор»

Самая мощная печь из всего модельного ряда.

Характеристики:

• Мощность — 40 кВт
• КПД — 85%
• Размер отапливаемого помещения — 1000 м³
• Вес — 57 кг
• Размеры — 670х1110х1250 мм
• Диаметр дымоходной трубы — 200 мм
• Стоимость в зависимости от модификации — от 32500 руб.

Недостатки отопительных установок Профессор Бутаков

Как и прочие теплогенераторы, отопительные установки марки Бутаков обладают определёнными недостатками:

• Приготовление пищи на печах марки Бутаков занимает больше времени, чем на обычных отопительно-варочных теплогенераторах.
• Многие пользователи отмечают сложность чистки дымоходов и самих печей после использования в качестве топлива сырых дров или мусора. Однако, если следовать инструкции и раз в трое суток прожигать печь (использовать режим открытого горения) то этой проблемы можно избежать.

Совет! Для топки печей марки Бутаков нельзя использовать строительный мусор и смолистую древесину. А дымоход должен быть утеплён целиком, что позволит снизить количество образуемого конденсата.

Приобретая теплогенераторы марки Бутаков, следует уточнить, на каком энергоносителе они могут работать.Возможность применять в качестве топливных ресурсов торф и уголь есть далеко не во всех моделях. Установки Профессор Бутаков серий «Студент» и «Инженер», по отзывам их владельцев, прекрасно справляются с отоплением небольших дачных домов. Причём, в качестве топлива для них можно использовать сучья, ветки и прочие отходы, которые в достаточном количестве присутствуют на даче.

Как выбрать?

При подборе модели отопительной печи Бутакова следует обратить внимание на следующие моменты:

• Площадь отапливаемого помещения. Если у вас маленький дачный домик или маленькая теплица, соответственно лучше взять модели «Гимназист» или «Студент». Нет смысла переплачивать за саму печь и за топливо при ее использовании.
• Комплектация. У каждой модели есть модификации, которые незначительно отличаются друг от друга: вид топлива; наличие термоманометра или термостойкого стекла на дверце.
• Диаметр дымохода.

Модельный ряд.

Где используются подобные агрегаты

Газогенераторные печи широко применяются там, где не проведен газ либо поступает с перебоями, и нет электричества. Гаражные кооперативы, а также ангары, строительные бытовки, передвижные станции заинтересованы в приобретении подобных конструкций.

Самостоятельное изготовление

Прежде чем приступить с сооружению устройства своими руками, необходимо изучить его схему:

Последовательность сборки этого агрегата ничем не отличается от монтажа газогенераторных печей. Основа устройства – металлическая бочка.

Чтобы получить качественный агрегат с безопасным, экономичным и эффективным обогревом, следуйте нижеописанной инструкции:

1. Используя болгарку, нужно срезать верхушку бочки, выровнять острые края молотком и

   загнуть их вниз.
2. В стальном листе необходимо вырезать круг диаметром 1,5-2 см. Это гораздо меньше, чем соответствующий размер самой бочки.
3. В вырезанном элементе требуется проделать отверстие диаметром 10 см и приварить к нему стальную трубу такого же размера.
4. К нижней части изделия потребуется прикрепить с помощью сварочного аппарата швеллерные отрезки и установить их так, чтобы они могли свободно передвигаться внутри бочки. В процессе функционирования агрегата металлические балки будут давить на топливо.
5. Сверху трубы монтируется заслонка, а шпилька устанавливается строго вертикально.
6. Этот элемент нужно зафиксировать сваркой. На краю задвижки, вырезанной из стали диаметром, схожим с соответствующим размером трубы, нужно просверлить отверстие. После монтажа шпилька должна прикрывать изделие.
7. Заслонка прикручивается с помощью гайки. Установка этого элемента позволяет в дальнейшем следить за объемом поступающего воздуха, а также интенсивностью работы устройства.
8. Бортик крышки нужно выровнять молотком. Края для плотной посадки и прилегания ее к основанию требуется загнуть наружу.
9. В крышке нужно проделать отверстие диаметром 10,5 см. Для этого необходимо запастись зубилом.
10. Трубу требуется приварить к блину и вывести через отверстие, проделанное в крышке, которое в дальнейшем нужно заварить.
11. Для основания печи можно подготовить не слишком глубокую кирпичную площадку.
12. В верхней части корпуса устройства требуется вырезать отверстие диаметром 15 см. Через него будет проходить дымовой канал, который в 1,5 раза длиннее, чем сам корпус. Сверху конструкции к дырочке приваривается отмеренный ранее отрезок трубы.
13. Внизу устройства нужно сделать небольшое квадратное отверстие, затем приварить к нему дверцу. Это будет зольник – люк для сбора золы, куда и устанавливается ящик для удобства и простоты при очистке.
14. Нижняя часть трубы для дымоотвода тщательно заваривается. Желательно, чтобы изделие стояло на ножках.
15. К каналу приваривается колено, подсоединяется печь. Конструкция фиксируется хомутом. Под это приспособление предварительно размещается стеклотканевая основа для герметичности всех соединений.

Если нет бочки, то для основания печи можно использовать огнетушитель, с которого требуется снять корпус. Для этих целей также подойдет газовый баллон. Устройство собирается аналогично.

Видео

Советы по эксплуатации печи Бутакова

Ниже представлено несколько рекомендаций относительно использования такого устройства:

1. Прежде чем приступить к эксплуатации агрегата, проведите тест. Попробуйте затопить, выбрав при этом оптимальный режим работы.
2. Расстояние печи от легковоспламеняющихся предметов должно быть не менее 40 см. Конструкция быстро нагревается, поэтому об раскаленный корпус можно обжечься, а рядом расположенные предметы расплавятся.

Для запуска печи требуется выполнить следующие действия:

• снять верхнюю крышку;
• достать блин вместе с приваренной трубой;
• загрузить любой топливный материал; главное, чтобы он был твердым;
• закладка не должна закрывать дымоотвод; дрова рекомендуется размещать плотно и вертикально: так поместится больше топлива, а прогорание будет равномерным;
• поверх дров нужно уложить веточки и бумагу, которые требуется смочить керосином для эффективности горения;
• вернуть на место блин и крышку;
• поджечь бумагу и положить ее поверх дров;
• дождаться разгорания топлива, после чего требуется закрыть заслонку трубы для подачи в нее воздуха.

:
