Тёплый водяной пол под плитку своими руками — выкладываем во всех подробностях

Водяной теплый пол под плитку монтируется в случаях, когда необходимо сделать микроклимат в помещении более комфортным. Холодное напольное покрытие не вызывает приятных ощущений, особенно если в комнате приходится контактировать с водой (бассейн, ванная). Обогрев помещения позволяет снизить расходы при эксплуатации системы. Однако не везде можно обустроить теплое напольное покрытие с водяным теплоносителем.

Возможности водяного пола в квартире

Подключение обогрева через пол к централизованному отоплению в многоэтажках категорически запрещено. Технически это возможно через отдельную систему. Некоторые регионы разрешают подключать теплый пол к отоплению, но здесь требуется экспертиза и получение разрешительных документов. На рисунке ниже представлена схема подключения теплого пола к стоякам. Красным цветом обозначены трубы подачи горячей воды, синим – обратка. Коллектор крепится в шкафу на стене.

Подключение теплого пола к стоякам отопления

Теплые водяные полы под плитку делаются своими руками преимущественно в индивидуальных домах.

Установка коллектора и труб

Водяной пол отличается сложным устройством, которое необходимо контролировать. Система управления включает смеситель, распределяющий потоки холодной и горячей воды. Его называют коллектором. Перед его монтажом следует сделать выемку в стене. Ее выполняют глубиной 12 см. в выемку вставляют ящик. В него и будет помещен коллектор. Регулирующие устройства подключаются к котлу и контурам для теплого водяного пола. К шкафу проводится подающая трубка и обратка, которая собирает охлажденный теплоноситель.

К коллектору следует подключить все контуры. У него обычно имеется достаточно много выводов. Самой дешевой конструкцией является система, в которой находятся только запорные клапаны. Более надежные модели оснащаются регуляторами расхода воды. Лучше покупать последние. Это обеспечит равномерность распределение нагретого теплоносителя по системе.

Из котла вода поступает по трубам в коллектор. При этом она имеет довольно высокую температуру. В систему теплого пола воду с показателями 30 и выше градусов допускать нельзя. Теплоноситель поступает в контуры только после смешивания в коллекторе нагретой и остывшей воды.

Устройство водяного пола под плитку

Водяной тёплый пол под плитку состоит из нескольких слоёв. «Пирог» выглядит следующим образом:

• Гидроизоляционный слой — он выбирается от способа монтажа. Если на грунт — полиэтилен или рубероид. На стяжку — специальный материал с мембранным слоем.
• Теплоизоляция — рекомендован плотный пенополистирол.
• Отражатель — фольгированная прослойка, вместо неё можно использовать металлические пластины с каналами для контура.

К сведению! Если устанавливать утеплитель с фольгированной поверхностью, то данный слой не нужен.

• Трубы — основная часть конструкции. По ним движется нагретый теплоноситель.
• Основание — по технологии, для укладки плитки (смотрите пошаговую инструкцию как уложить плитку) требуется сплошная поверхность. Лучший вариант — бетонная стяжка. Если монтаж осуществляется «сухим» способом, то в качестве настила под кафель можно использовать: древесину, фанеру или гипсокартон.
• Финишное покрытие — плитка.

Кроме того, устройство оборудуется котлом для нагрева воды, распределительным узлом и насосом.

К выбору материала для каждого слоя тёплого пола следует подходить серьезно, ведь это влияет на толщину «пирога».

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

• Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.
• Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Выбор теплоизоляции

Учитывая, что такую конструкцию целесообразно монтировать в частном доме, нужно защитить ее от воздействия влаги, а также способствовать уменьшению теплопотерь через черновое основание. С этой целью применяется теплоизоляция как способ сдержать отток тепла из помещения. Наиболее надежные виды покрытий, которые в меньшей мере подвержены воздействию механических нагрузок:

• пенопласт;
• пенополистирол;
• рулонная изоляция с фольгированным покрытием (пенофол).

Последний из вариантов рекомендуется применять в случае, когда монтаж водяных теплых полов под плитку выполняется в качестве вспомогательного источника нагрева. При этом не нужно укладывать слой теплоизоляции большой толщины, т. к. теплопотери будут минимальными за счет подключения коммуникаций к системе отопления. Когда под черновым полом находится подвальное помещение или грунт, рекомендуется выбрать в качестве изоляции для теплого напольного покрытия керамзит либо пенополистирол, при этом толщина слоя варьируется в пределах 50-100 мм.

Утеплители должны быть повышенной жесткости, т. к. покрывает конструкцию бетонная стяжка. Если использовать мягкий материал, слой цемента деформируется под воздействием повышенных нагрузок. Кроме того, общая толщина «пирога» теплого напольного покрытия не должна быть слишком большой, чтобы зрительно не уменьшать высоту потолков. То же касается толщины стяжки для водяного теплого пола и габаритов теплоизоляции.

Способы укладки

К наиболее распространенным способам укладки теплого пола относятся:

• со стяжкой;
• с лагами (когда трубы системы укладываются поверх деревянных лаг);
• настильный метод (с применением специальных пластин).

Методы укладки пола

Каждый из вариантов по-своему эффективен, но чтобы выбрать самый оптимальный метод укладки, необходимо детальнее ознакомиться с принципами их выполнения.

Со стяжкой

Для выполнения укладки теплого пола при помощи стяжки необходимо подготовить некоторые материалы. К ним относятся:

Теплый водяной пол со стяжкой

• труба, выполненная из полимера или пластика;
• крепежные элементы;
• насос для обеспечения циркуляции воды в системе;
• специальные фитинги и вентили;
• коллектор для теплого пола.

Толщина стяжки для водяного теплого пола

Готовая система после сборки заливается слоем цементного раствора. Поверхность стяжки, как и ее структура, должна быть без каких-либо пустот или дефектов. В противном случае это может привести к деформации отдельных деталей системы. После высыхания стяжки укладывается плитка.

Укладка раствора

Обратите внимание! Поверхность укладываемой плитки должна быть максимально ровной, чтобы передача тепла в помещении была оптимальной. Речь идет обо всех видах плитки.

С лагами

Используют такой метод преимущественно в домах, выполненных из дерева. В ходе работы между лагами укладывается полистирол или минеральная вата. Процесс укладки может выполняться двумя способами – модульным или реечным. В первом случае используются большие модули из ДСП, в которых проделаны специальные каналы для труб. При выборе реечного способа монтаж труб и пластинок выполняется между реек, изготовленных из ДСП.

Теплый водяной пол с лагами

Для фиксации используются небольшие алюминиевые пластинки со специальными пазами для фиксации. Как только система будет установлена, поверх нее необходимо уложить листы из гипсоволокна. Только после этого можно приступать к укладке кафельной плитки.

Как сделать теплый пол на деревянном полу

Толщина стяжки над водяным теплым полом

Настильный метод

Заключается в применении полистироловых плит со специальными пазами для установки труб системы подогрева. К преимуществам настильного метода стоит отнести простоту монтажа. Применяется настильный способ при определенных условиях, например, при низком потолке в помещении, а также при невозможности выполнить стяжку (по техническим причинам). Также настильный метод используется при недостаточной прочности перекрытий.

Настильный метод монтажа теплого пола

Поверх плит из полистирола, как правило, укладывается ламинат или паркет. Если говорить о кафельной плитке, то для нее укладки нужен влагостойкий материал, например, листы из гипсоволокна (прочного влагоустойчивого строительного материала, который успешно заменил гипсокартон).

Виды настильной системы водяного теплого пола

Виды заполнения водяных тёплых полов под плитку

Заполняют пространство тёплого пола двумя способами:

• заливка бетоном
• устройство сухой засыпки

Заливка бетоном

Стандартный диаметр труб водяного обогрева 16 мм.

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.

При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.

Основание пола должно обладать достаточной несущей способностью. При устройстве бетонной заливки надо учитывать, что 1 м2 стяжки толщиной 50 мм весит 125 кг.

Устройство сухой засыпки

Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:

Принципы монтажа

Установка водяного теплого пола с бетонной стяжкой считается наиболее эффективным вариантом, поэтому многие мастера предпочитают его, если в качестве напольного материала выбрана плитка. Сам процесс условно можно разделить на несколько этапов: подготовка материалов, монтаж системы и, непосредственно, укладка плитки. Рассмотрим каждый из этих этапов отдельно.

Особенности монтажа теплого водяного пола

Расчет мощности теплого водяного пола

Инструменты и материалы

Прежде чем приступить к работе, необходимо позаботиться об инструментах и материалах. К ним относятся:

Инструменты и материалы для теплого пола

• трубы и элементы для их фиксации;
• насос и вентили для водяной системы;
• сетка армированная;
• листы гидро- и теплоизоляции;
• строительный скотч;
• крепежные элементы;
• набор инструментов (рожковые ключи, отвертка, рулетка);
• перфоратор;
• правило для выполнения стяжки.

Правило для выполнения стяжки

На заметку! Монтаж теплого пола с бетонной стяжкой – это самый трудоемкий, но в то же время эффективный способ. Поэтому если владельца интересует качественный и долговечный теплый пол, тогда следует выбирать стяжку.

Труба для водяного теплого пола

Для водяного пола используются трубы, изготовленные из разных материалов. Они отличаются стоимостью, техническими качествами и условиями эксплуатации. Ниже приведены основные разновидности труб, используемых для монтажа системы подогрева пола.

Таблица. Виды труб для водяного теплого пола.

Материал изготовления, фото	Описание
Полипропилен	Трубы из этого материала сильно расширяются под воздействием температуры, поэтому специалисты рекомендуют выбирать изделия, состоящие из полипропилена и армированного волокна.
Металлопластик	Прочные металлопластиковые трубы использовались для монтажа теплого пола с самого их появления. Изделия смогут прослужить много лет.
Медь	Трубы, выполненные из меди, имеют много преимуществ: они эластичные и долговечные. Но такие изделия стоят на порядок дороже своих аналогов.
Сталь	Стальные изделия получаются по-настоящему прочные и качественные. Но, как известно, со временем даже нержавеющая сталь подвергается коррозии.

Крепления для труб водяного теплого пола

Каждая из вышеуказанных труб имеет свои недостатки, поэтому выбирать материал нужно с учетом своих требований, бюджета и особенностей ремонтируемого помещения.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Монтаж системы

После подготовки всего необходимого приступайте к монтажу теплого пола. Это сложный и кропотливый процесс, облегчить который поможет ниже приведенная инструкция.

Шаг 1. Подготовьте основание для дальнейшей работы. Для этого поверхность нужно очистить от разного мусора.

Подготовьте основание пола для работы

Шаг 2. Уложите слой гидроизоляции, а затем – пенопласта или другого вида утеплителя.

Уложите слой гидроизоляции

Шаг 3. Зафиксируйте демпферную ленту к стене по всему периметру помещения.

Приклейте демпферную ленту

Шаг 4. Уложите маты из пенополистирола таким образом, чтобы появляющиеся выступы совпадали. Матами необходимо покрыть всю поверхность пола.

Постелите маты из пенополистирола

Шаг 5. Разрежьте пенополистирольные маты, если в этом есть необходимость. Для этого воспользуйтесь обычным канцелярским ножиком.

Порежьте маты из пенополистирола

Шаг 6. Проведите повторную уборку поверхности перед монтажом отопительного контура. На матах не должно оставаться никакого мусора или пыли.

Очистите поверхность пола

Шаг 7. Заведите трубы в комнату с теплым полом, поскольку коллектор расположен в другом помещении. Если у вас другая схема, то данный шаг, возможно, нужно будет пропустить.

Проведите трубы в помещение с теплым полом

При необходимости проделайте отверстия в стене

Шаг 8. Придерживаясь ранее выбранной схемы монтажа системы, уложите трубы водяного теплого пола.

Уложите трубы системы

Шаг 9. Обмотайте конец трубы строительным скотчем.

Плотно замотайте конец трубы скотчем

Шаг 10. Подключите уложенные трубы к коллектору, а затем протестируйте систему. Для этого ее нужно заполнить водой. Если все в порядке, то можно продолжать (заливать цементную стяжку).

Подключите трубы к системе

Шаг 11. Обязательно используйте лазерный уровень для стяжки.

Для стяжки используйте лазерный уровень

Шаг 12. Выровняйте стяжку длинным правилом, убирая излишки раствора при необходимости. Постарайтесь добиться максимально ровной поверхности.

Выровняйте поверхность стяжки при помощи правила

Шаг 13. Как только стяжка немного затвердеет, проведите затирку ее поверхности. Затирка позволит получить ровную поверхность пола. Стяжка должна сохнуть после этого не менее 4 недель.

Выполните затирку поверхности стяжки

Подключение системы

Один из самых важных этапов установки теплого пола – подключение системы к источнику тепла. Для этого нужен специальный коллектор, отвечающий за распределение воды по системе подогрева пола. Схема подключения достаточно простая: нужно подключить к коллектору трубу, идущую от котла, а затем установить трубу, которая уже идет от коллектора (подключите обратку до возвратного устройства).

При наличии сразу нескольких отопительных контуров в доме необходимо использовать коллектор, в конструкцию которого входят несколько выходов и входов. Для равномерного распределения воды по системе в конструкцию могут входить специальные насосы. После подключения протестируйте теплый пол на работоспособность. Только после этого можно приступать к укладке финишного покрытия.

Схема водяного теплого пола

Как подключить теплый пол к терморегулятору

Монтажная схема подключения водяного теплого пола

Укладка плитки

Чтобы при эксплуатации теплого пола не возникало никаких проблем, укладывать плитку необходимо с компенсационными швами. Суть такого метода заключается в том, чтобы одну половину плитки приклеивали обычным клеем, а вторую – при помощи эластичного герметика. Компенсационный шов при этом должен оставаться свободным. Ниже приведена пошаговая инструкция, благодаря которой справиться с укладкой плитки сможет даже новичок.

Шаг 1.  Выполните разметку после поиска компенсационного шва.

Сделайте разметку

Шаг 2. Приготовьте клеящую смесь для плитки (эластичный герметик и клей). Размешивать смесь необходимо с учетом рекомендаций производителя.

Приготовьте герметик и клей

Шаг 3. Нанесите небольшой слой герметика и клея на поверхность пола.

Нанесите немного герметика на пол

Шаг 4. Теперь нанесите немного клеящих средств на нижнюю сторону плитки.

Нанесите клеящее средство на плитку

Шаг 5. Используя строительный шпатель, аккуратно распределите герметик по поверхности.

Распределите герметик по поверхности

Шаг 6. Повторите процедуру нанесения герметика, создав тем самым второй слой.

Нанесите второй слой герметика

Шаг 7. Плотно прижмите плитку к поверхности пола.

Прижмите плитку к полу

Шаг 8. Аккуратно оторвите приклеенную плитку, чтобы добавить еще немного герметика с клеем.

Оторвите плитку и нанесите немного клея

Шаг 9. Прижмите плитку повторно, слегка надавив обеими руками.

Придавите плитку повторно

Шаг 10. Ориентируйтесь по уровню для корректировки положения плитки. Она должна лежать идеально ровно.

Следите за уровнем при укладке плитки

Шаг 11. В образовавшуюся щель между плиткой и полом добавьте немного герметика, а все излишки вещества удалите при помощи ветоши. Повторяйте процедуру с каждой плиткой.

Заполните образовавшиеся щели герметиком

Цены на напольную плитку «Таркетт»

напольная плитка таркетт

Тепловой расчет

В среднем для обустройства теплого пола и создания наиболее комфортных условий в помещениях средняя температура теплоносителя в нем должна быть в пределах от 45 до 55 градусов. Если в качестве чистового материала выступает плитка, то для нормального ощущения достаточно иметь температуру носителя в 45 градусов.

Если же в качестве покрытия используется ламинат, то она должна быть выше, так как частично изолируется доской.

Расчет системы напольного отопления выполняется исходя из потребностей, а вообще, она считается гибкой, потому что можно отрегулировать подачу воды до любого значения температуры. Поэтому обычно руководствуются общими данными: на поверхности пола температура должна быть от 29 до 35 градусов.

Многое решает выбор способа прокладки труб в системе, который определяется исходя из предпочтений к интенсивности и зон прогрева. Если необходимо, чтобы тепло равномерно распределялось по всему помещению, то лучше применить так называемую улитку.

При такой схеме прокладки обратка чередуется с первичкой, поэтому не будет ощущаться сильных перепадов.

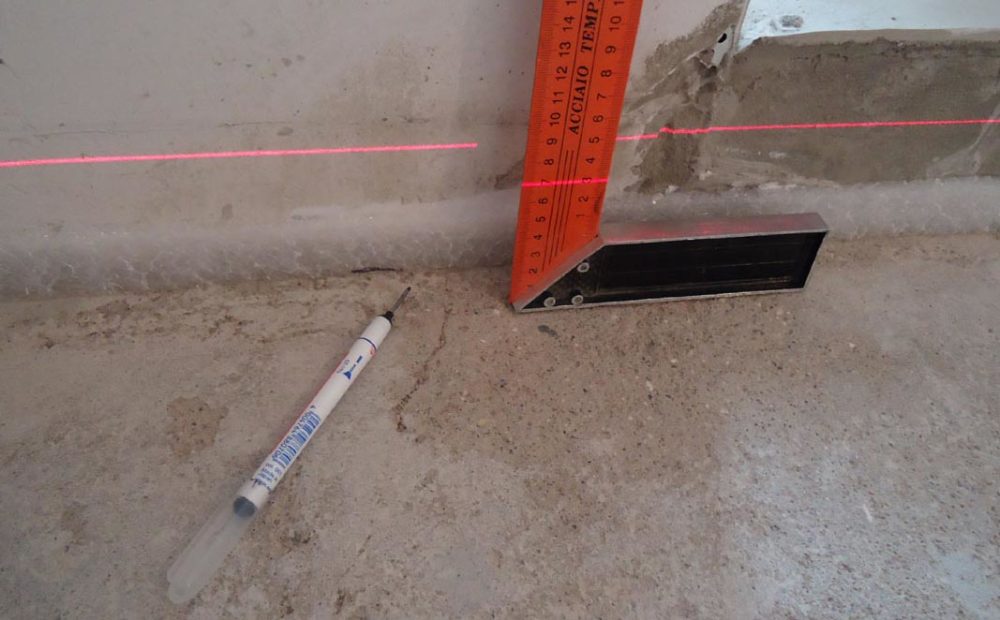

Разметка помещения

Чтобы облегчить процесс укладки плитки, нужно провести разметку помещение. Проще всего это сделать лазерным уровнем. Хотя возможно применить и старинный, проверенный метод — шнурок с красящим порошком.

Процесс выглядит следующим образом:

• в центре комнаты прочерчивается линия параллельно самой длинной стене:
• вторая линия располагается перпендикулярно первой, так же в центре;
• в дверном проёме устанавливается брусок из дерева, он будет служить ограничителем.

Проверка работоспособности

Тестовый запуск системы теплого напольного покрытия производят после установки нагревательных элементов. Если делать это на последних этапах работ, когда уже выполнена заливка конструкции стяжкой, обнаружить ошибки в монтаже коммуникаций будет сложно, а значит, протечка останется незаметной. Чтобы избежать затопления помещения, рекомендуется произвести тестовый запуск. Для этого систему теплого напольного покрытия включают и наблюдают за состоянием труб на протяжении нескольких часов, постепенно увеличивая температуру нагрева и давление.

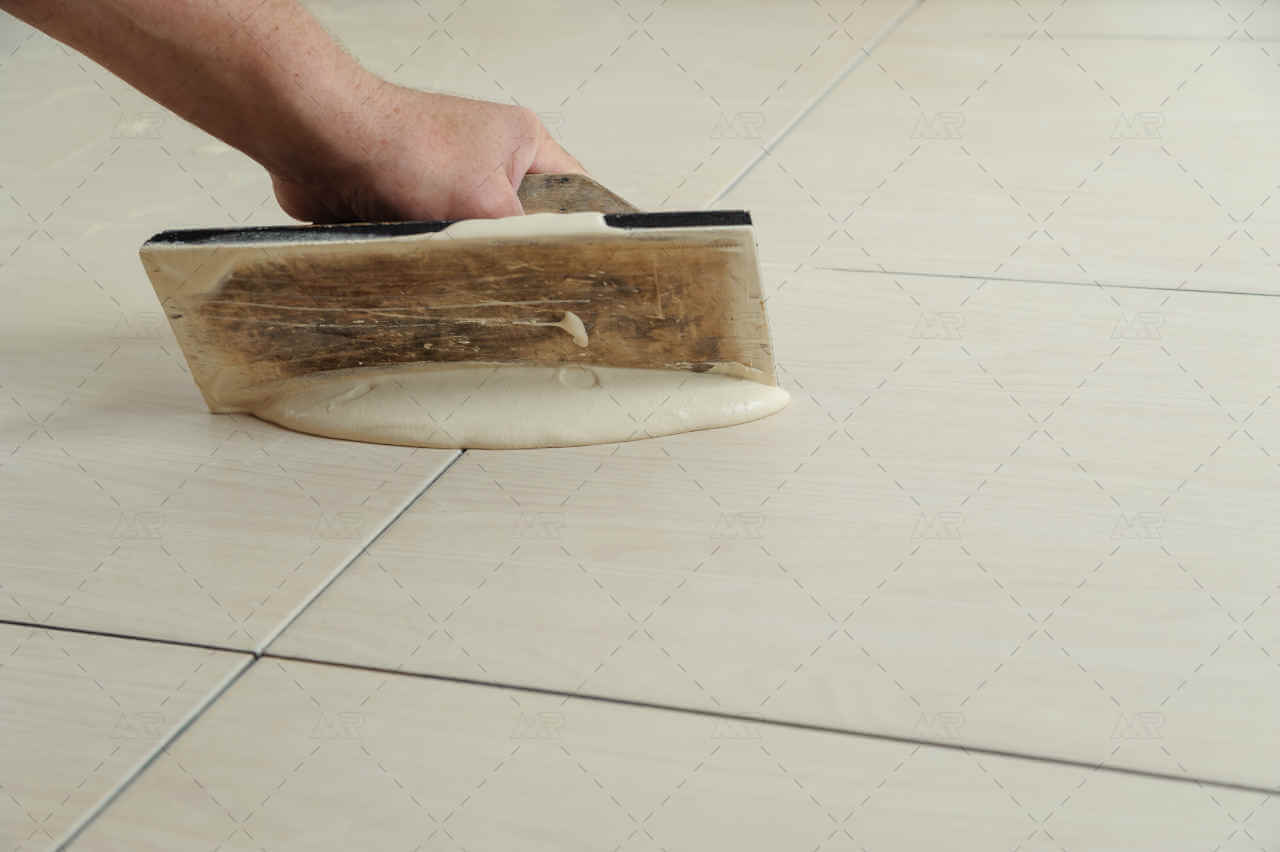

Обработка швов

После того, как клей подсох, его следует аккуратно убрать из швов шпателем, а также удалить разделители. Теперь можно приступить к зачистке швов.

Резиновым шпателем на швы наносится немного смеси крестообразными движениями. Излишки сразу удаляются с кафеля тряпкой.

Смеси нужно дать слегка затвердеть и проверить качество заполнения швов. В места, где затирочного материала не хватает, следует добавить раствор.Фото — Затирка швов

К сведению! Затирочная смесь защищает швы от плесени и скопления грязи.

Включение водяного нагревательного пола уложенного под плитку разрешено только через 20 — 25 дней, после монтажа кафеля. Это время необходимо, чтобы полностью затвердела стяжка и засох плиточный клей.

Тёплый водяной пол плюс плитка — идеальный вариант, позволяющий за короткий промежуток времени оправдать финансовые вложения. Кроме того, данная конструкция обеспечит комфорт в вашем доме на долгие годы.
